芯片晶源的微孔加工長期面臨精度與效率的雙重挑戰。機械鉆孔在加工直徑 10μm 以下微孔時,刀具磨損導致的精度衰減率超過 20%,且無法處理藍寶石、碳化硅等硬脆材料。長脈沖激光加工雖能實現微尺度加工,但熱影響區會使晶源材料的晶格產生畸變,導致芯片電性能下降 15%-30%。飛秒激光鉆孔設備的出現,為突破這些瓶頸提供了全新技術路徑。

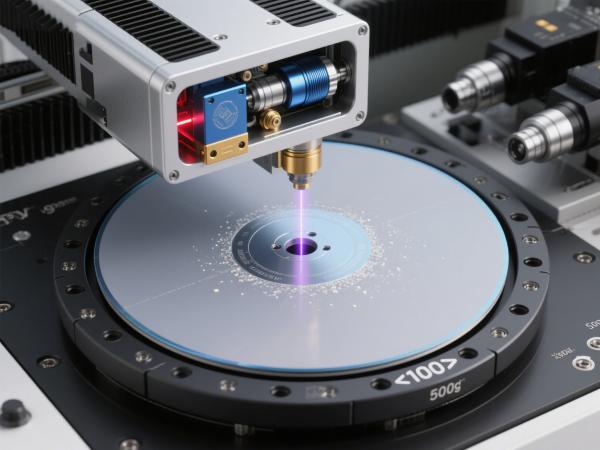

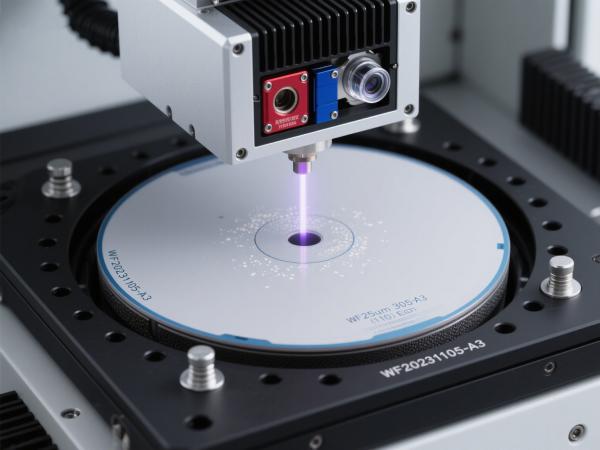

飛秒激光鉆孔設備的 “冷加工” 原理徹底改變了材料去除機制。當超短脈沖激光作用于晶源表面時,激光能量在材料熱擴散之前就完成能量沉積,使加工區域瞬間氣化形成微孔,熱影響區控制在 1μm 以內。這種特性使飛秒激光鉆孔設備能夠在 0.1mm 厚的硅晶圓上加工直徑 2μm 的微孔,孔壁垂直度達到 90°±0.1°,完全滿足高端芯片的封裝要求。
與傳統設備相比,飛秒激光鉆孔設備的材料適應性更為廣泛。無論是硅、鍺等傳統半導體材料,還是氧化鎵、金剛石等新興超寬禁帶材料,設備都能通過調節脈沖寬度(50-500fs)和能量密度(1-10J/cm2)實現高效加工。某材料實驗室的測試表明,飛秒激光鉆孔設備對不同材料的加工效率差異率小于 8%,大幅降低了多材料集成芯片的加工難度。
定位精度是衡量飛秒激光鉆孔設備性能的核心指標。高端設備采用氣浮導軌與光柵尺閉環控制,實現 ±1 arc-sec 的定位精度和 0.01arc-sec 的分辨率,確保在 12 英寸晶圓上加工的微孔位置誤差小于 0.5μm。這種精度水平使其能夠滿足 3nm 制程芯片對互聯孔的加工要求。
加工效率的提升是飛秒激光鉆孔設備的顯著優勢。采用多光束分束技術的設備,可同時輸出 16 束激光進行并行加工,單小時可完成 8 片 8 英寸晶圓的微孔加工,較單光束設備提升 10 倍。配合自動上下料系統,設備可實現 24 小時連續生產,單日晶圓加工量突破 200 片。
設備的穩定性直接影響芯片晶源的加工良率。優質飛秒激光鉆孔設備的激光輸出功率波動控制在 ±1% 以內,重復定位精度保持在 0.3μm/300mm,確保批次加工的微孔尺寸一致性。某晶圓代工廠的應用數據顯示,使用該類設備后,晶源加工的良率從 85% 提升至 99.5%,每年減少損失超過 2000 萬元。
在射頻芯片領域,飛秒激光鉆孔設備解決了微型化帶來的加工難題。5G 毫米波射頻芯片的天線陣列需要在陶瓷基板上加工數萬個直徑 5μm 的通孔,傳統激光加工的孔邊緣毛刺會導致信號反射損耗增加。飛秒激光鉆孔設備加工的微孔邊緣粗糙度小于 0.5μm,使信號傳輸效率提升 12%,滿足 5G 通信的高頻段需求。
汽車芯片的高可靠性要求對加工設備提出嚴苛挑戰。車規級 MCU 芯片需要在高溫環境下穩定工作,其晶源上的散熱微孔必須具備極高的結構完整性。飛秒激光鉆孔設備加工的微孔采用錐形過渡設計,孔口直徑 8μm,孔底直徑 5μm,既保證散熱效率又增強結構強度,使芯片的工作溫度降低 15℃,壽命延長至 15 年以上。

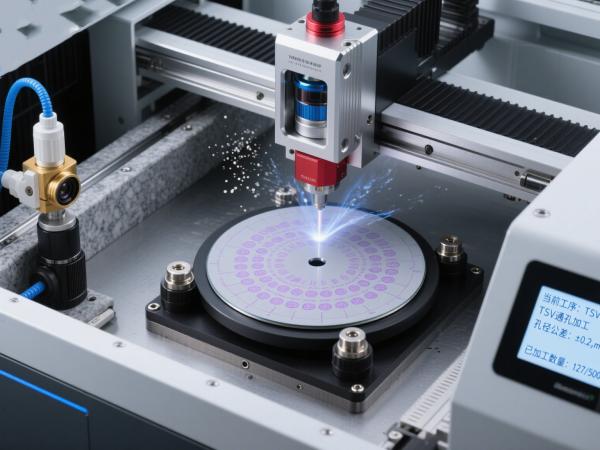

存儲芯片的高密度封裝依賴飛秒激光鉆孔設備的精密加工能力。3D NAND 閃存通過數百層堆疊實現容量提升,需要在晶源上加工垂直互聯孔,孔徑控制在 3-5μm,孔深達 100μm。飛秒激光鉆孔設備采用螺旋式加工路徑,使孔壁光滑度達到 Ra0.05μm,互聯孔的電阻值降低 30%,數據傳輸速度提升 20%。
企業在引入飛秒激光鉆孔設備時,應首先明確加工需求的核心參數。對于直徑 5μm 以下的微孔加工,建議選擇紫外飛秒激光器配置,其短波長特性可獲得更高的加工精度;若需兼顧效率與成本,紅外飛秒激光器配合多光束系統更具優勢,適合直徑 10μm 以上的批量加工。
設備的自動化集成能力是量產的關鍵考量因素。優質飛秒激光鉆孔設備應具備與 MES 系統的無縫對接功能,支持加工參數的遠程調用、實時數據上傳和異常報警,實現全生產鏈路的數字化管控。某半導體工廠的實踐表明,具備智能集成能力的設備可使生產調度效率提升 40%。
售后服務與技術支持體系同樣重要。飛秒激光鉆孔設備的光學部件需要定期維護校準,選擇具有快速響應能力的供應商可減少設備停機時間。建議企業優先考慮在國內設有技術中心的品牌,確保故障處理響應時間控制在 4 小時以內,年度維護周期不超過 3 次。
