在電子信息產品迭代加速的當下，導電膜加工正面臨 "交貨周期縮短 30%+"" 良品率提升至 95% 以上 " 的雙重壓力。傳統機械鉆孔的低效性與高損耗，已成為制約產業升級的關鍵因素。本文將從加工效率、良品率提升、成本控制等維度，解析激光鉆孔設備如何通過技術創新，實現導電膜加工的效率革命。

一、傳統導電膜鉆孔的三大效率痛點

（1）機械損耗導致頻繁停機

傳統鉆頭在加工 1000-2000 孔后即出現磨損，需人工更換并重新對刀，單次停機耗時 15-30 分鐘。某 PCB 廠商統計顯示，其鉆孔工序的非加工時間占比高達 40%，嚴重影響訂單交付周期。

（2）多品種小批量切換成本高

當切換加工不同孔徑、孔型的導電膜時，傳統設備需更換鉆頭、調整機械參數，單次換型時間超過 1 小時。在柔性電路板打樣階段，頻繁的參數調試常導致首件合格率低于 50%，延誤新品研發進度。

（3）隱性成本居高不下

除顯性的設備采購成本外，傳統工藝還存在：

• 鉆頭消耗成本（單枚精密鉆頭價格 50-200 元，壽命僅 5000 孔）

• 不良品返工成本（平均每批次返工率 12%-18%）

• 人工成本（需專人監控設備運行狀態）

二、激光鉆孔設備的效率提升組合方案

（1）無刀具損耗的全生命周期加工

激光鉆孔依靠能量聚焦實現材料去除，無機械接觸損耗，核心光學器件壽命可達 10 萬小時以上。某新能源企業實測顯示，其激光鉆孔設備連續運行 3000 小時未出現加工精度衰減，較傳統設備減少 90% 的停機換刀時間。

（2）數字孿生技術實現快速換型

通過設備內置的工藝數據庫，可存儲 100 + 種導電膜加工參數（包括材料類型、孔徑、孔型、加工速度等）。當切換產品型號時，只需在操作界面選擇對應工藝文件，設備即可自動完成激光參數調整與光路校準，換型時間壓縮至 3 分鐘以內。

（3）自動化產線集成能力

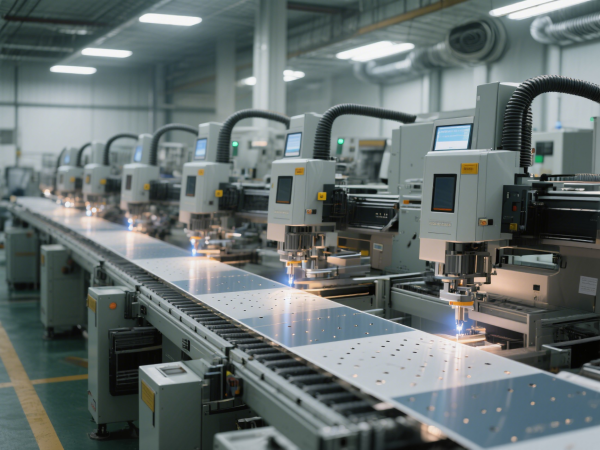

支持與 AGV 物流系統、視覺檢測設備、智能倉儲對接，構建 "上料 - 鉆孔 - 檢測 - 下料" 全流程無人化產線。在光伏導電膜加工場景中，集成式產線可實現每小時處理 200 片電池基板，較人工產線效率提升 5 倍。

三、良品率提升的技術密碼

案例：某觸控屏廠商的良率逆襲之路

痛點：加工 0.07mm 厚玻璃基導電膜時，機械鉆孔導致邊緣崩裂率達 22%，微孔毛刺引發后續蝕刻短路率 15%。
激光解決方案：

1. 光路優化：采用 532nm 綠光激光，利用 10ns 超短脈沖減少熱影響區，崩裂率降至 1.5%

2. 動態聚焦：搭載 Z 軸自動對焦系統，適應基板 ±0.2mm 的厚度波動，孔深一致性提升至 98%

3. 在線檢測：集成 AOI 視覺系統，實時剔除孔徑偏差 >±8μm 的孔位，最終良率提升至 97.3%
   效益：年減少不良品損失超 500 萬元，產品交期從 15 天縮短至 7 天。

四、成本控制的三維度解析

（1）設備端：TCO（總擁有成本）優化

（2）工藝端：材料利用率提升

通過激光的非接觸加工特性，導電膜的最小邊緣留量可從傳統工藝的 5mm 縮減至 1mm，材料利用率從 70% 提升至 85% 以上。以年消耗 10 萬平米導電膜計算，可節約材料成本約 120 萬元。

（3）管理端：數字化成本追溯

設備自帶的 MES 數據接口，可實時記錄每個工單的能耗（平均每平米加工耗電 0.8kWh）、加工時間、良品率等數據，為成本核算提供精準依據，避免傳統工藝的模糊化管理漏洞。

五、不同產能規模的設備選型指南

（1）小批量打樣（月產能 < 1000 平米）

推薦機型：桌面式紫外激光鉆孔機
核心配置：355nm 激光器（功率 5-10W）、行程 300×300mm、定位精度 ±10μm
優勢：體積小（占地 < 1.5㎡）、支持 USB 文件直接導入、具備手動 / 自動兩種模式

（2）中小批量生產（月產能 1000-5000 平米）

推薦機型：龍門式激光鉆孔生產線
核心配置：紫外 / 綠光混合激光器（功率 20-30W）、行程 1000×1500mm、自動上下料系統
優勢：支持卷材 / 片材兩用、加工速度達 20000 孔 / 分鐘、集成自動對焦功能

（3）大規模量產（月產能 > 5000 平米）

推薦機型：多光束高速鉆孔線
核心配置：16 通道分光系統、CCD 視覺定位矩陣、幅面 2000×3000mm
優勢：?jiǎn)涡r(shí)處理 800 片基板、孔徑一致性誤差 <±3μm、支持 24 小時無人值守

六、未來趨勢：激光鉆孔的智能化升級方向

（1）AI 工藝優化系統

通過機器學習算法，自動分析歷史加工數據（如材料批次、環境溫濕度、激光參數），生成最優加工方案，使新員工也能快速上手高端導電膜加工。

（2）云端運維平臺

實現設備狀態遠程監控（如激光器功率衰減預警、鏡片污染提醒），故障響應時間從 48 小時縮短至 2 小時，降低非計劃停機風險。

（3）綠色加工技術

開發低功耗激光器（能量利用率提升至 35%）與廢氣回收系統，滿足歐盟 CE、中國 RoHS2.0 等環保認證要求，適配全球市場需求。

結語：重新定義加工效率的行業標桿

當導電膜加工進入 "微米級精度 + 規模化量產" 的雙重挑戰時代，激光鉆孔設備通過技術創新，實現了從 "能用" 到 "高效能用" 的跨越。數據顯示，采用激光方案的企業，平均加工效率提升 200% 以上，良品率突破 95% 大關，生產成本下降 40%+。對于處于紅海競爭中的電子制造企業，選擇激光鉆孔技術不僅是設備升級，更是生產模式與競爭力的全面重構。在產業智能化轉型的浪潮中，這項技術正成為突破產能瓶頸、提升質量標準的核心引擎。
