PCB線路板紫外激光打標解決方案

        針對流水線離線加工PCB線路板，激光打標刻字，目前采用自動化紫外激光打標來解決。超越激光目前類似的案例如下：

        針對某PCB線路板公司的產品標刻要求，超越激光公司推薦使用紫外激光加工工藝，采用偏振技術實現標刻，本設備采用配置了雙振鏡的紫外激光器。紫外光路在腔體內均勻分成兩束光，在各自進入左右振鏡和場鏡，最后聚焦在產品上完成標刻作業。

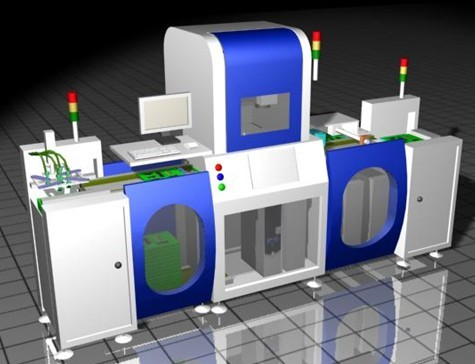

        全自動紫外左右方向設計尺寸為800mm，產品可以從左側進入右側流出，也可以從右側進入左側流出，適合于工廠自動化流水線配套生產。

紫外激光標刻特點：
1光束質量很好，適用于精密、精細打標MARK點。尤其適用于要求高的精密、精細打標。
2設備體積小巧、搬運方便。
3激光輸出功率穩定、設備可靠性高能量波動低于2%，確保激光打標質量的穩定；平均無故障設計使用時間可達10萬小時以上。

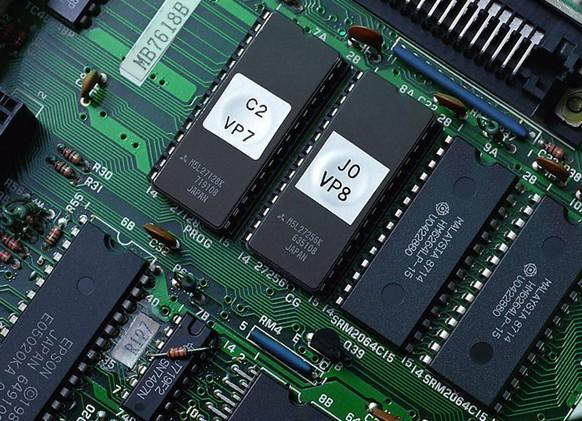

PCB及線路板激光打標樣品：

優秀的光學系統
紫外激光器一體化整體結構，無光學污染、無功率的耦合損失，結構小巧緊湊，空氣冷卻，具有其他激光器不具備的效率高和可靠性。
優秀的光束質量
優秀的光束質量確保在多種材料上可以有令人滿意的打標效果，包括：金屬、陶瓷、PCB電路板、有鍍層的塑膠和玻璃等。
激光器使用壽命長
本設備激光器泵浦源，其平均工作時間達10萬小時。
體積小巧、適用于惡劣環境
由于激光器設計得相當小巧靈活、結構緊湊，散熱效果好，無需龐大的水冷系統，只需簡單的風冷即可，可在惡劣的環境下工作，如在高沖擊、高震動、高溫度、有灰塵的條件下正常運轉。
簡單強大的專用打標軟件
自主知識產權的操作軟件，操作簡便、功能強大
WINDOWS界面全中文操作系統，兼容PHOTOSHOP，CORELDRAW，AUTOCAD等多種繪圖軟件格式
由于控制主機直接采用計算機，具有強大的通訊能力，可連接大部分（防偽）數據生成系統，滿足深層防偽需求
能夠?qū)崿F(xiàn)中英文文字、數字、時間日期、條形碼、二維碼、序列號等的標記，輸出中英文、圖形、各類條形碼等，基于Windows界面下可實現任意圖形、文字、數字混排并一次性完成打標
支持PLT、DXF、BMPAI等文件格式，直接使用SHX、TTF字庫。
實現對圖形、文字及其他需變更技術參數進行逐個或增量打標
便捷的精密機械結構
激光器擁有精巧的密封設計，可以使內外形成氣壓差，真正做到一塵不染；
 一體化的光具座，不會出現由于運輸和振動引起的光軸變化，更換零部件時不需要作任何調整，真正做到即換即用；
伺服電機驅動的X、Y精密兩軸系統可以確保機器快速準確移動到指定位置，快速完成指令動作；
PCB板送料軌道寬度可調，可以適應多種規格產品。傳送皮帶移動速度可調，可以兼顧多種生產場合；
PCB板夾緊機構由氣缸驅動，動作快速準確；

         超越激光提供更多的自動化紫外激光打標方案案例。請關注網站首頁：www.joonova.com
